UV소독기
  • 자외선 소독설비
    • UV의 원리
    • 기존의 살균법과는 다른 물리적 효과를 얻을 수 있는 살균법으로 100㎚~280㎚의 살균 파장 중 살균력이 가장 우수한 253.7㎚ 파장을 이용해 박테리아나 바이러스 등과 같은 각종 세균의 핵산(DNA)을 파괴시켜 세균 및 바이러스를 사멸시키는 획기적인 살균법이다.
    • - 정수, 정화, 탈취 등에도 탁월한 효과
    • - 살균 처리 후 인체에 유해한 화학물질이 잔류하지 않음
    • - 하수, 폐수, 식음료, 공정수 등 다양한 분야의 살균 방법으로 사용
    • UV의 특징
    • - 살균력이 우수한 자외선 파장(253.7nm)을 이용하여 세균 및 바이러스의 제거
    • - 짧은 접촉시간으로 우수한 살균효율을 얻을 수 있어 설치면적이 적음
    • - 램프 밀착형 자동 세척 시스템의 도입으로 석영관에 부착된 오염물질의 완벽 제거
    • - 잔류 화학물질이 없어 소독 부산물(DBPs)이 발생하지 않음
    • - 유량 및 수질변동에 대한 적응력이 높음
    • - 원력 자동화 시스템의 도입으로 운전 및 유지관리가 용이
    • UV의 적용
    • - 하수 및 폐수 처리장 배출수의 소독처리
    • - 재이용수, 중수도의 소독처리
    • - 상수 및 정수의 소독처리
    • - 식품 및 음료수의 가공수 소독처리
    • - 공정수의 소독처리
    • - 각종 산업용수의 소독처리

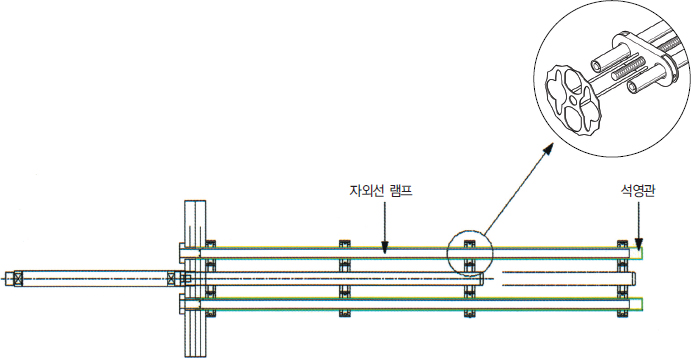

    • 세척시스템
    • 수 처리용 자외선 살균장치는 수중으로 자외선 광을 조사하는 자외선램프와 석영관이 설치되며 이동수단에 의해 상기 석영관들의 길이방향을 따라 왕복 이동하면서 석영관들의 외주면에 부착된 이물질을 제거하기 위한 이물질제거수단을 구비한다. 또한 석영관 세척을 위한 스크레퍼는 세척틀과의 분리가 자유롭게 이루어지기 때문에 교체 및 유지관리가 용이하다.
  • UV자동살균 시스템의 원리
    • 세균 및 바이러스를 사멸시키는 기술인 UV소독기의 동영상입니다.

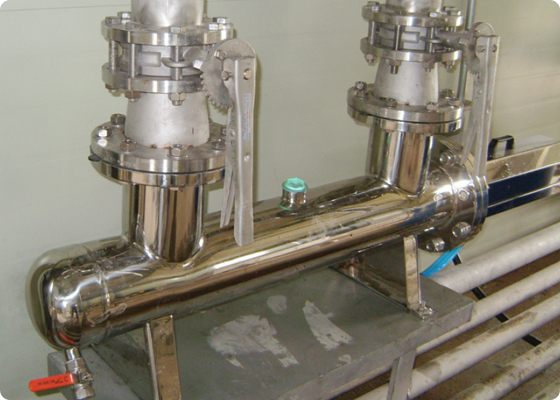

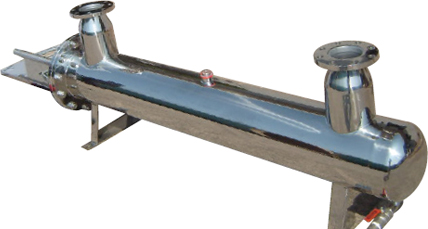

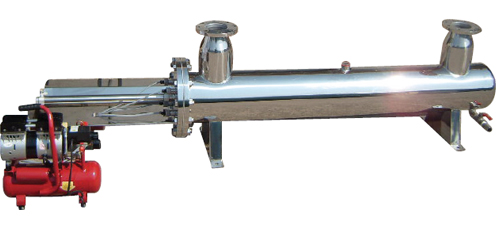

  • 관로형 자외선 소독설비
    • 특 징
    • - 방류수 배출 배관에 플랜지 연결로 설치되므로 별도의 시설구조물이 불필요함
    • - UV 소독과 램프세척이 동시에 이루어지기 때문에 설치면적이 적음
    • - 별도의 화학세척이 필요 없는 자동 세척 시스템의 도입
    • - 반영구적으로 램프 세척 효율을 유지할 수 있는 램프 밀착형 세척 시스템
    • - 원격 자동화 시스템으로 사용이 편리하며, 점검 및 장치 제어가 용이함
    • - 소독 및 세척 모듈이 일체형으로 구성되어 유지관리가 용이함
    • 적용
        • - 처리형식 : 관로형 자외선 소독설비
        • - 처리량 : 720㎥/day
        • - 처리대상 : 하수처리장 방류수
        • - 목표 : 대장균 수 200개/mL
        • - 규격 : φ250 × 2000L
        • - 램프 : 저압고출력 자외선램프
        • - 설비 : 자외선 소독장치, 제어반
        • - 램프세척 : 자동형 물리세척 장치
        • - 운전 : 24시간 연속 운전
        • - 세척주기 : USER MANUAL
    • 제품 규격
      • 모델명 처리유량(㎥/day) 램프전력(W) 램프출력(W) 소독조 규격(A×B,입출구관경)
        UVDP-50 50 75 25 φ150×1000L, φ125
        UVDP-100 100 75 25 φ150×1000L, φ125
        UVDP-150 150 75 25 φ150×1000L, φ125
        UVDP-200A 200 75 25 φ150×1000L, φ125
        UVDP-200B 300 75 25 φ150×1000L, φ125
        UVDP-500 600 145 48 φ250×2000L, φ150
        UVDP-800 800 145 48 φ250×2000L, φ150
        UVDP-1200 1500 240 85 φ300×2000L, φ150
        UVDP-2000 2400 240 85 φ300×2000L, φ150
      • ※ 상기 모델 외에도 수요자의 요구에 따라 변경 가능
      • ※ 유입대장균수 50,000개/mL, 유출대장균수 1,000개/mL 이하 기준
      • ※ 상기 모델은 하수처리장 최종 방류수의 자외선 투과율 65% 기준
      • ※ 모든 모델은 자동 램프 세척장치 포함

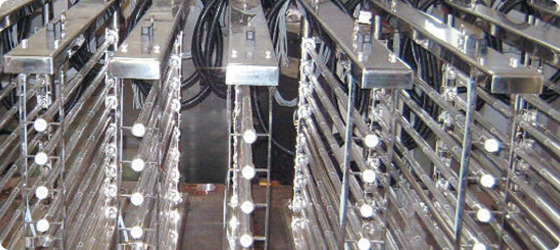

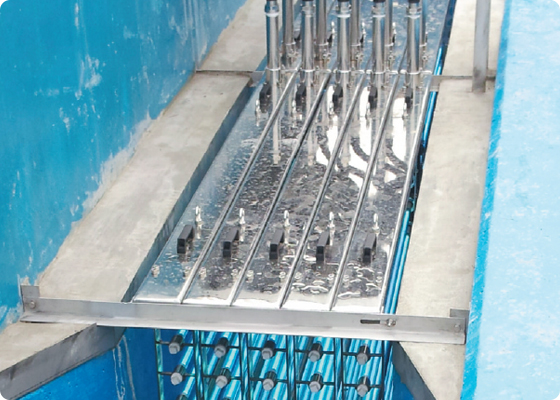

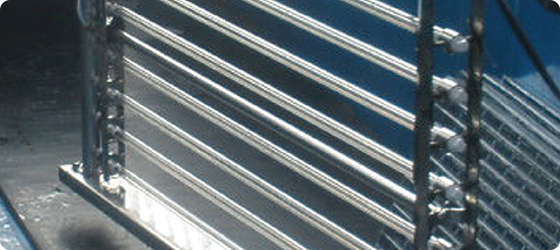

  • 수로형 자외선 소독설비
    • 특징
      • - 모듈 PACKAGE로 구성되어 설치가 간단
      • - 모듈형 소독설비로 대규모 시설용량에 적합
      • - 별도의 화학세척이 필요 없는 자동 세척 시스템의 도입
      • - 반영구적으로 램프 세척 효율을 유지할 수 있는 램프 밀착형 세척 시스템
      • - 원격 자동화 시스템으로 사용이 편리하며, 점검 및 장치 제어가 용이함
      • - 수위조절 시스템의 도입으로 최적의 소독 성능 유지
    • 적용
        • - 처리형식 : 수로형 자외선 소독설비
        • - 처 리 량 : 16,000㎥/day
        • - 처리대상 : 하수처리장 방류수
        • - 목표 : 불검출
        • - 규격 : 4000L × 1100H × 750W
        • - 램프 : 저압고출력 자외선램프
        • - 설비 : 자외선 소독장치, 제어반
        • - 램프세척 : 자동형 물리세척 장치
        • - 운전 : 24시간 연속 운전
        • - 세척주기 : USER MANUAL
      • 제품규격
      • 모델명 처리유량(㎥/day) 램프전력(W) 램프출력(W) 소독조 규격(A×B,입출구관경)
        UVDC-150 150 75 25 1100L×210H×140W
        UVDC-330 300 75 25 1100L×260H×140W
        UVDC-500 500 145 48 1800L×320H×200W
        UVDC-1000 1200 145 48 1800L×270H×200W
        UVDC-2000 300 145 48 1800L×370H×200W
        UVDC-4000 600 145 48 1800L×570H×200W
        UVDC-8000 800 145 48 1800L×570H×400W
        UVDC-12000 1500 145 48 1800L×1100H×600W
        UVDC-16000 2400 145 48 4000L×1100H×750W
        UVDC-20000 2400 240 85 4000L×1100H×750W
        UVDC-24000 2400 240 85 4000L×1100H×750W
      • ※ 상기 모델 외에도 수요자의 요구에 따라 변경 가능
      • ※ 유입대장균수 50,000개/mL, 유출대장균수 1,000개/mL 이하 기준
      • ※ 상기 모델은 하수처리장 최종 방류수의 자외선 투과율 65% 기준
      • ※ 모든 모델은 자동 램프 세척장치 포함
  • 적용실적
    • 구분 현장명 용량(㎥/day) 타입 비고
      공공하수종말처리장 고창군 공공하수종말처리장 16,000 수로 운영중
      화순군 도곡온천 하수처리장 6,000 수로 운영중
      예천군 공군 16비행단 하수처리장 2,000 수로 운영중
      무안군 청계농공단지 하수처리장 1,200 수로 운영중
      화순군 동면농공단지 하수처리장 720 수로 운영중
      진촌군 공공하수처리장 600 수로 운영중
      공공하수처리장 나주시 정신병원 300 수로 운영중
      진안군 연장지구 250 수로 운영중
      통영시 노산지구 200 수로 운영중
      고창군 신림지구 200 관로 운영중
      고흥군 덕흥지구 180 수로 운영중
      고흥군 남열지구 130 수로 운영중
      통영시 진촌지구 120 수로 운영중
      정읍시 입석지구 120 관로 운영중
      울진군 원남지구 120 관로 운영중
      신안군 자은구영지구 100 수로 운영중
      신안군 팔금읍리지구 100 수로 운영중
      창녕군 도개지구 100 수로 운영중
      고창군 공음지구 100 관로 운영중
      무안군 진목지구 90 관로 운영중
      곡성군 목동지구 90 관로 운영중
      논산시 함적지구 80 관로 운영중
      정읍시 하만지구 80 관로 운영중
      신안군 암태지구 80 관로 운영중
      인천시 LNG스포츠타운 75 관로 운영중
      완주군 원구만지구 75 관로 운영중
      영광군 송이도 70 수로 운영중
      거제시 술역지구 70 관로 운영중
      통영시 용호지구 70 관로 운영중
      곡성군 연화지구 60 관로 운영중
      거제시 구포지구 55 관로 운영중
      무안군 사창지구 50 관로 운영중
      곡성군 괴정지구 50 관로 운영중
      거제시 산촌지구 50 관로 운영중
      진주시 상남지구 50 관로 운영중
      진주시 예상지구 50 관로 운영중
      통영시 서촌지구 50 관로 운영중
      통영시 학림지구 45 수로 운영중
      제천시 마곡지구 45 관로 운영중
      고흥군 관덕지구 40 관로 운영중
      고흥군 등촌지구 40 관로 운영중
      무안군 차뫼지구 40 관로 운영중
      통영시 동촌지구 30 수로 운영중
      고창군 해리사반지구 30 관로 운영중
      고창군 신림벽송지구 30 관로 운영중
      고흥군 우도지구 30 관로 운영중
      무안군 원강정지구 30 관로 운영중
      산청군 장란지구 30 관로 운영중
      통영시 연대지구 25 수로 운영중
      제천시 애련지구 25 관로 운영중
      무안군 월선지구 20 관로 운영중
      서천군 닭뫼지구 20 관로 운영중
