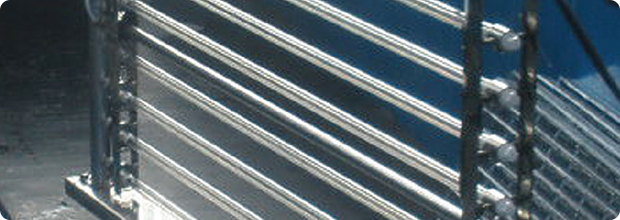

UV소독기
자외선 소독설비
UV의 원리
기존의 살균법과는 다른 물리적 효과를 얻을 수 있는 살균법으로 100㎚~280㎚의 살균 파장 중 살균력이 가장 우수한 253.7㎚ 파장을 이용해 박테리아나 바이러스 등과 같은 각종 세균의 핵산(DNA)을 파괴시켜 세균 및 바이러스를 사멸시키는 획기적인 살균법이다.
정수, 정화, 탈취 등에도 탁월한 효과
살균 처리 후 인체에 유해한 화학물질이 잔류하지 않음
하수, 폐수, 식음료, 공정수 등 다양한 분야의 살균 방법으로 사용
UV의 특징
살균력이 우수한 자외선 파장(253.7nm)을 이용하여 세균 및 바이러스의 제거
짧은 접촉시간으로 우수한 살균효율을 얻을 수 있어 설치면적이 적음
램프 밀착형 자동 세척 시스템의 도입으로 석영관에 부착된 오염물질의 완벽 제거
잔류 화학물질이 없어 소독 부산물(DBPs)이 발생하지 않음
유량 및 수질변동에 대한 적응력이 높음
원력 자동화 시스템의 도입으로 운전 및 유지관리가 용이
UV의 적용
하수 및 폐수 처리장 배출수의 소독처리
재이용수, 중수도의 소독처리
상수 및 정수의 소독처리
식품 및 음료수의 가공수 소독처리
공정수의 소독처리
각종 산업용수의 소독처리

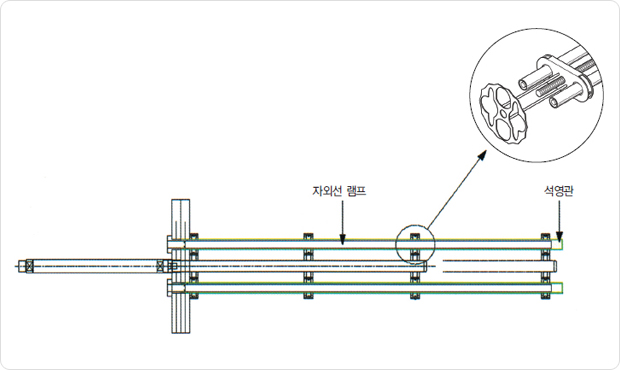

세척시스템
수 처리용 자외선 살균장치는 수중으로 자외선 광을 조사하는 자외선램프와 석영관이 설치되며 이동수단에 의해 상기 석영관들의 길이방향을 따라 왕복 이동하면서 석영관들의 외주면에 부착된 이물질을 제거하기 위한 이물질제거수단을 구비한다. 또한 석영관 세척을 위한 스크레퍼는 세척틀과의 분리가 자유롭게 이루어지기 때문에 교체 및 유지관리가 용이하다.
UV자동살균 시스템의 원리
세균 및 바이러스를 사멸시키는 기술인 UV소독기의 동영상입니다.
VIDEO

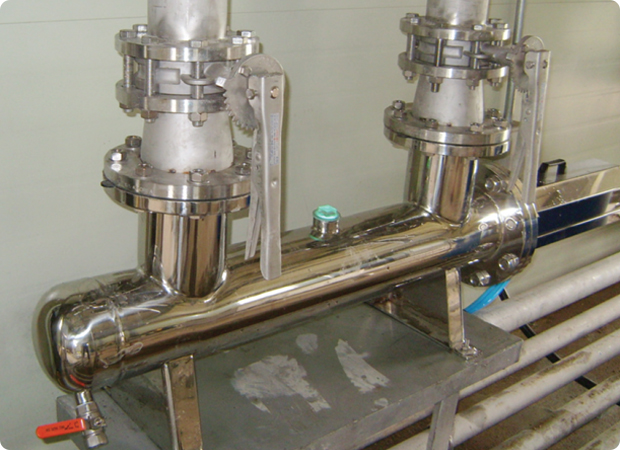

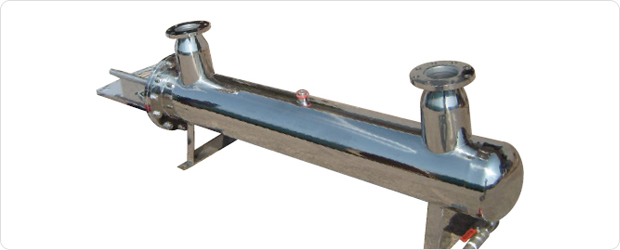

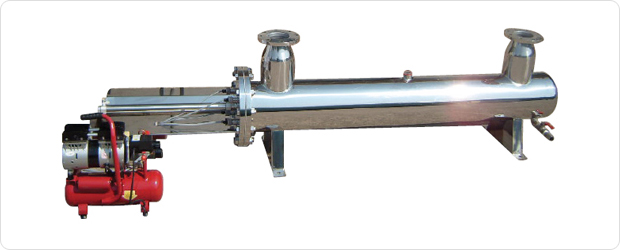

관로형 자외선 소독설비
특징
방류수 배출 배관에 플랜지 연결로 설치되므로 별도의 시설구조물이 불필요함
UV 소독과 램프세척이 동시에 이루어지기 때문에 설치면적이 적음
별도의 화학세척이 필요 없는 자동 세척 시스템의 도입
반영구적으로 램프 세척 효율을 유지할 수 있는 램프 밀착형 세척 시스템
원격 자동화 시스템으로 사용이 편리하며, 점검 및 장치 제어가 용이함
소독 및 세척 모듈이 일체형으로 구성되어 유지관리가 용이함
적용
처리형식 : 관로형 자외선 소독설비
처리량 : 720㎥/day
처리대상 : 하수처리장 방류수
목표 : 대장균 수 200개/mL
규격 : φ250 × 2000L
램프 : 저압고출력 자외선램프
설비 : 자외선 소독장치, 제어반
램프세척 : 자동형 물리세척 장치
운전 : 24시간 연속 운전
세척주기 : USER MANUAL
제품 규격
모델명
UVDP-50
UVDP-100
UVDP-150
UVDP-200A
UVDP-200B
UVDP-500
UVDP-800
UVDP-1200
UVDP-2000
처리유량(㎥/day)
램프전력(W)
램프출력(W)
소독조 규격(A×B,입출구관경)
50
75
25
φ150×1000L, φ125
100
75
25
φ150×1000L, φ125
150
75
25
φ150×1000L, φ125
200
75
25
φ150×1000L, φ125
300
75
25
φ150×1000L, φ125
600
145
48
φ250×2000L, φ150
800
145
48
φ250×2000L, φ150
1500
240
85
φ300×2000L, φ150
2400
240
85
φ300×2000L, φ150
※ 상기 모델 외에도 수요자의 요구에 따라 변경 가능
※ 유입대장균수 50,000개/mL, 유출대장균수 1,000개/mL 이하 기준
※ 상기 모델은 하수처리장 최종 방류수의 자외선 투과율 65% 기준
※ 모든 모델은 자동 램프 세척장치 포함

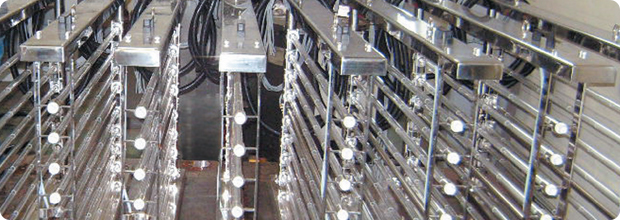

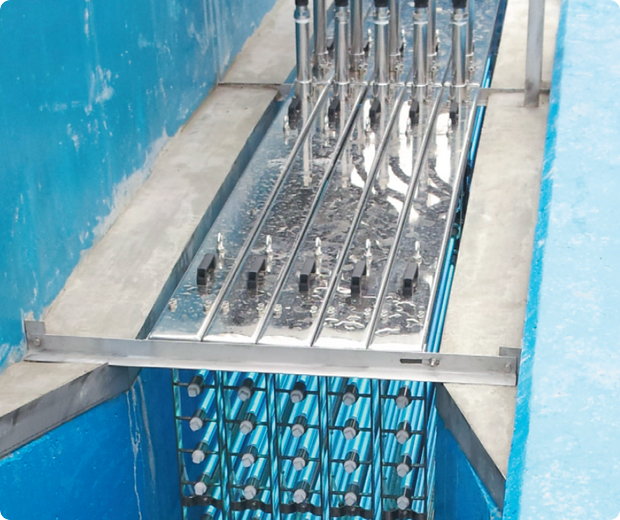

수로형 자외선 소독설비
특징
모듈 PACKAGE로 구성되어 설치가 간단
모듈형 소독설비로 대규모 시설용량에 적합
별도의 화학세척이 필요 없는 자동 세척 시스템의 도입
반영구적으로 램프 세척 효율을 유지할 수 있는 램프 밀착형 세척 시스템
원격 자동화 시스템으로 사용이 편리하며, 점검 및 장치 제어가 용이함
수위조절 시스템의 도입으로 최적의 소독 성능 유지
적용
처리형식 : 수로형 자외선 소독설비
처 리 량 : 16,000㎥/day
처리대상 : 하수처리장 방류수
목표 : 불검출
규격 : 4000L × 1100H × 750W
램프 : 저압고출력 자외선램프
설비 : 자외선 소독장치, 제어반
램프세척 : 자동형 물리세척 장치
운전 : 24시간 연속 운전
세척주기 : USER MANUAL
제품 규격
모델명
UVDC-150
UVDC-330
UVDC-500
UVDC-1000
UVDC-2000
UVDC-4000
UVDC-8000
UVDC-12000
UVDC-16000
UVDC-20000
UVDC-24000
처리유량(㎥/day)
램프전력(W)
램프출력(W)
소독조 규격(A×B,입출구관경)
150
75
25
1100L×210H×140W
300
75
25
1100L×260H×140W
500
145
48
1800L×320H×200W
1200
145
48
1800L×270H×200W
300
145
48
1800L×370H×200W
600
145
48
1800L×570H×200W
800
145
48
1800L×570H×400W
1500
145
48
1800L×1100H×600W
2400
145
48
4000L×1100H×750W
2400
240
85
4000L×1100H×750W
2400
240
85
4000L×1100H×750W
※ 상기 모델 외에도 수요자의 요구에 따라 변경 가능
※ 유입대장균수 50,000개/mL, 유출대장균수 1,000개/mL 이하 기준
※ 상기 모델은 하수처리장 최종 방류수의 자외선 투과율 65% 기준
※ 모든 모델은 자동 램프 세척장치 포함
적용실적
현장명
용량(㎥/day)
타입
비고
고창군 공공하수종말처리장
16,000
수로
운영중
화순군 도곡온천 하수처리장
6,000
수로
운영중
예천군 공군 16비행단 하수처리장
2,000
수로
운영중
무안군 청계농공단지 하수처리장
1,200
수로
운영중
화순군 동면농공단지 하수처리장
720
수로
운영중
진촌군 공공하수처리장
600
수로
운영중
나주시 정신병원
300
수로
운영중
진안군 연장지구
250
수로
운영중
통영시 노산지구
200
수로
운영중
고창군 신림지구
200
관로
운영중
고흥군 덕흥지구
180
수로
운영중
고흥군 남열지구
130
수로
운영중
통영시 진촌지구
120
수로
운영중
정읍시 입석지구
120
관로
운영중
울진군 원남지구
120
관로
운영중
신안군 자은구영지구
100
수로
운영중
신안군 팔금읍리지구
100
수로
운영중
창녕군 도개지구
100
수로
운영중
고창군 공음지구
100
관로
운영중
무안군 진목지구
90
관로
운영중
곡성군 목동지구
90
관로
운영중
논산시 함적지구
80
관로
운영중
정읍시 하만지구
80
관로
운영중
신안군 암태지구
80
관로
운영중
인천시 LNG스포츠타운
75
관로
운영중
완주군 원구만지구
75
관로
운영중
영광군 송이도
70
수로
운영중
거제시 술역지구
70
관로
운영중
통영시 용호지구
70
관로
운영중
곡성군 연화지구
60
관로
운영중
거제시 구포지구
55
관로
운영중
무안군 사창지구
50
관로
운영중
곡성군 괴정지구
50
관로
운영중
거제시 산촌지구
50
관로
운영중
진주시 상남지구
50
관로
운영중
진주시 예상지구
50
관로
운영중
통영시 서촌지구
50
관로
운영중
통영시 학림지구
45
수로
운영중
제천시 마곡지구
45
관로
운영중
고흥군 관덕지구
40
관로
운영중
고흥군 등촌지구
40
관로
운영중
무안군 차뫼지구
40
관로
운영중
통영시 동촌지구
30
수로
운영중
고창군 해리사반지구
30
관로
운영중
고창군 신림벽송지구
30
관로
운영중
고흥군 우도지구
30
관로
운영중
무안군 원강정지구
30
관로
운영중
산청군 장란지구
30
관로
운영중
통영시 연대지구
25
수로
운영중
제천시 애련지구
25
관로
운영중
무안군 월선지구
20
관로
운영중
서천군 닭뫼지구
20
관로
운영중
